Pola aplikacji
Medycyna biologiczna, petrochemia, górnictwo, hutnictwo, drukowanie i farbowanie tekstyliów, energia elektryczna, żywność, papiernictwo, galwanizacja, oczyszczanie ścieków, oczyszczanie spalin, nowa energia, nowa. materiałów i innych gałęzi przemysłu.
Użycie pompy
Ma zastosowanie do transportu łatwopalnego i wybuchowego, lotnego, trującego i szkodliwego, cennego i silnie żrącego środka czyszczącego; Takie jak dowolne stężenie kwasu i zasady, soli, rozpuszczalnika, silnego utleniacza itp.
Instrukcja projektowania

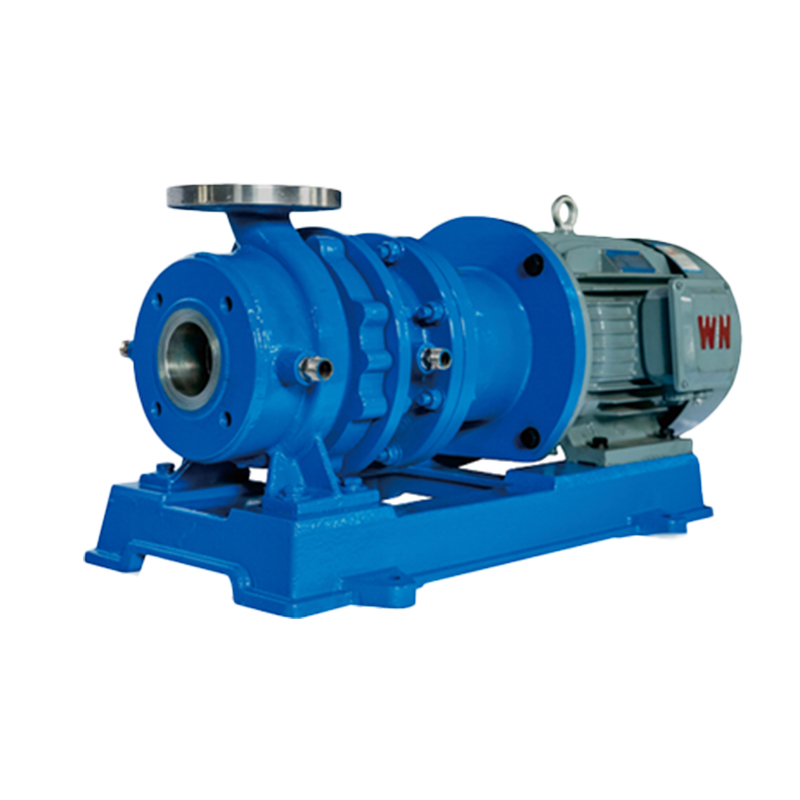

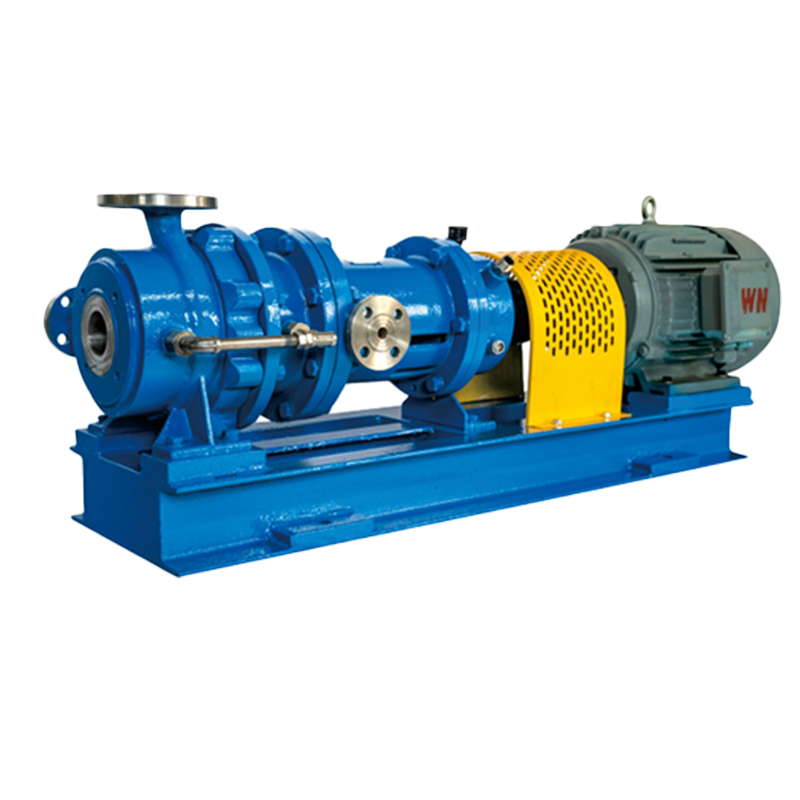

NMQEW (bezpośrednie połączenie z dwiema izolacjami), NMLEW (rozdzielone z dwiema izolacjami) i NMLSW (trzy izolacje) to izolacyjne pompy magnetyczne
opracowane zgodnie z wymaganiami użytkownika w zakresie transportu medium łatwego do krystalizacji. Mogą transportować zarówno media wysokotemperaturowe, jak i niskotemperaturowe. Ta seria pomp magnetycznych kontynuuje zalety wysokotemperaturowych pomp magnetycznych. Medium musi być transportowane w obrębie
określonego zakresu temperatur. Zastosowano nową, unikalną strukturę izolacji, aby utrzymać płynność medium podczas transmisji i uniknąć kondensacji,
krystalizacja, parowanie i inne zjawiska spowodowane zmianami temperatury; dla części napędowej przyjęto odpowiednie metody izolacji i chłodzenia zgodnie z różnymi warunkami pracy, aby zapewnić, że temperatura medium transmisyjnego nie będzie miała wpływu na część napędową.

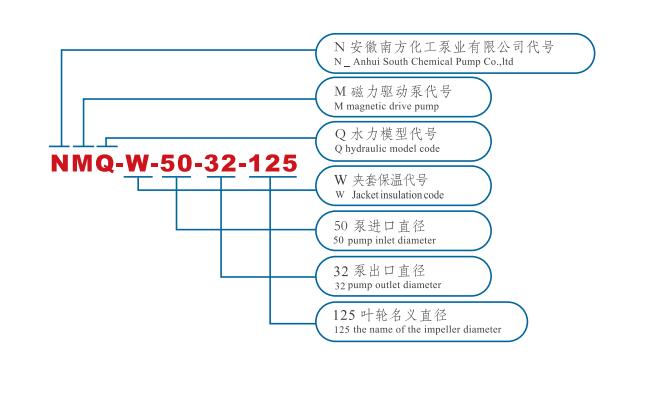

| Nr modelu | Wydajność przepływu (m³/h) | Głowica pompy (m) | NPSH r | Wydajność (%) | Moc wału wodnego (kW) | Moc silnika (kW) | Prędkość obrotowa (r/min) | Średnica (mm) | |
| Wlot | Wylot | ||||||||
| 32-20-125 | 3.2 | 20 | 2 | 16 | 1.09 | 1.5 | 2900 | 32 | 20 |
| 32-20-160 | 3.2 | 32 | 2 | 15 | 1.86 | 2.2 | 2900 | 32 | 20 |
| 32-32-200 | 3.2 | 50 | 2 | 12 | 3.63 | 5.5 | 2900 | 32 | 32 |
| 40-25-125 | 6.3 | 20 | 2 | 20 | 1.72 | 2.2 | 2900 | 40 | 25 |
| 40-25-160 | 6.3 | 32 | 2 | 23 | 2.39 | 3 | 2900 | 40 | 25 |
| 40-25-200 | 6.3 | 50 | 2 | 18 | 4.77 | 5.5 | 2900 | 40 | 25 |
| 40-32-250 | 6.3 | 80 | 2 | 13 | 10.56 | 15 | 2900 | 40 | 32 |
| 50-32-125 | 12.5 | 20 | 2 | 27 | 2.52 | 3 | 2900 | 50 | 32 |
| 50-32-160 | 12.5 | 32 | 2 | 28 | 3.89 | 4 | 2900 | 50 | 32 |
| 50-32-200 | 12.5 | 50 | 2 | 30 | 5.68 | 7.5 | 2900 | 50 | 32 |
| 50-32-250 | 12.5 | 80 | 2 | 21 | 12.98 | 18.5 | 2900 | 50 | 32 |
| 65-50-125 | 25 | 20 | 2 | 41 | 3.32 | 4 | 2900 | 65 | 50 |
| 65-50-160 | 25 | 32 | 2 | 36 | 6.06 | 7.5 | 2900 | 65 | 50 |
| 65-40-200 | 25 | 50 | 2 | 32 | 10.64 | 15 | 2900 | 65 | 40 |
| 65-40-250 | 25 | 80 | 2 | 24 | 22.71 | 30 | 2900 | 65 | 40 |
| 65-40-315 | 25 | 125 | 2.4 | 26 | 32.75 | 45 | 2900 | 65 | 40 |
| 80-65-125 | 50 | 20 | 2.4 | 56 | 4.87 | 5.5 | 2900 | 80 | 65 |
| 80-65-160 | 50 | 32 | 2.4 | 44 | 9.91 | 15 | 2900 | 80 | 65 |
| 80-50-200 | 50 | 50 | 2.4 | 44 | 15.48 | 18.5 | 2900 | 80 | 50 |
| 80-50-250 | 50 | 80 | 2.4 | 38 | 28.68 | 37 | 2900 | 80 | 50 |
| 80-50-315 | 50 | 125 | 2.4 | 40 | 42.57 | 55 | 2900 | 80 | 50 |
| 100-80-125 | 100 | 20 | 3.2 | 48 | 11.35 | 15 | 2900 | 100 | 80 |
| 100-80-160 | 100 | 32 | 3.2 | 47 | 18.55 | 22 | 2900 | 100 | 80 |
| 100-65-200 | 100 | 50 | 3.2 | 47 | 28.99 | 37 | 2900 | 100 | 65 |
| 100-65-250 | 100 | 80 | 3.2 | 51 | 42.74 | 55 | 2900 | 100 | 65 |
| 100-65-315 | 100 | 125 | 3.2 | 34 | 100.18 | 110 | 2900 | 100 | 65 |
| 125-125-125 | 140 | 20 | 4.5 | 38 | 20.08 | 22 | 2900 | 125 | 125 |
| 125-80-160 | 160 | 32 | 4.5 | 43 | 32.44 | 37 | 2900 | 125 | 80 |
| 125-100-200 | 200 | 50 | 4.5 | 59 | 46.18 | 55 | 2900 | 125 | 100 |
| 125-100-250 | 200 | 80 | 4.5 | 41 | 106.33 | 110 | 2900 | 125 | 100 |
| 150-125-250 | 200 | 20 | 2.8 | 51 | 21.37 | 22 | 1450 | 150 | 125 |
| 150-125-315 | 200 | 32 | 2.8 | 57 | 30.59 | 37 | 1450 | 150 | 125 |
| 150-125-400 | 200 | 50 | 2.8 | 56 | 48.66 | 55 | 1450 | 150 | 125 |
| 200-150-250 | 400 | 20 | 3.2 | 68 | 32.06 | 37 | 1450 | 200 | 150 |
| 200-150-315 | 400 | 32 | 3.5 | 66 | 52.84 | 75 | 1450 | 200 | 150 |
| 200-150-400 | 400 | 50 | 3.8 | 52 | 104.8 | 110 | 1450 | 200 | 150 |
| 250-200-400 | 600 | 50 | 4 | 47 | 173.92 | 185 | 1450 | 250 | 200 |
Warunki pracy
| Kaliber | 20 - 300 mm |
| Temperatura robocza | - 120℃ - 320℃ |
| Zakres przepływu | 3m3/h - 800m3/h |
| Zakres głowy | 12,5m - 130m |
| Zakres materiałów | 304, 304L, 316L, 2205/904L, TA2, Hc276 |
| Norma projektowa | HG/T2730,SH/T3148,API685 |
