Pompa magnetyczna ze stali nierdzewnej ze sprzężeniem bezpośrednim NMQ

Dom / Produkty / Pompy z napędem magnetycznym / Pompa magnetyczna ze stali nierdzewnej ze sprzężeniem bezpośrednim NMQ
Pompa magnetyczna ze stali nierdzewnej ze sprzężeniem bezpośrednim NMQ
  • Pompa magnetyczna ze stali nierdzewnej ze sprzężeniem bezpośrednim NMQ
  • Pompa magnetyczna ze stali nierdzewnej ze sprzężeniem bezpośrednim NMQ

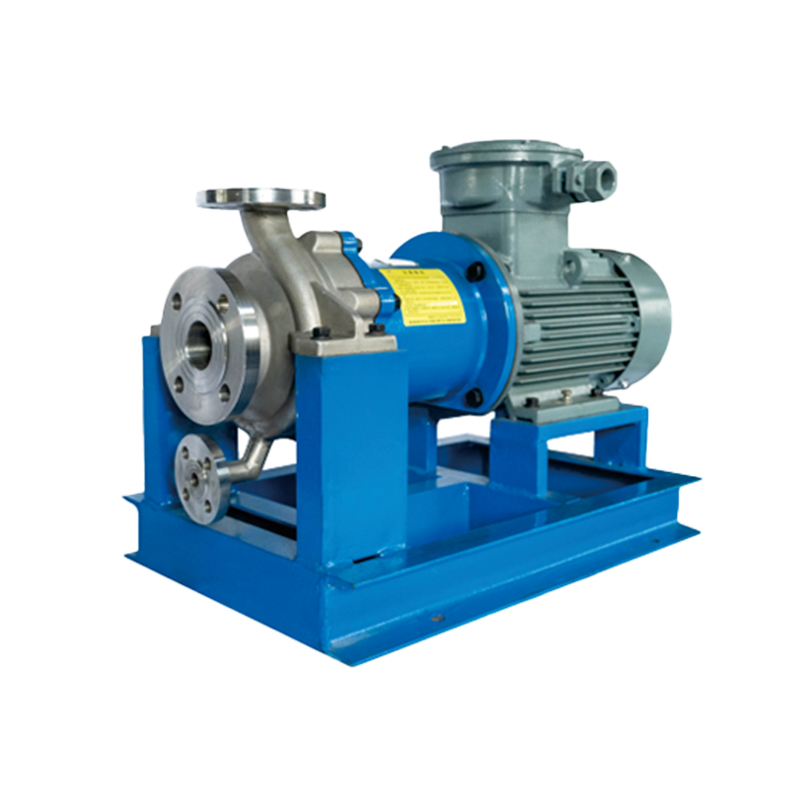

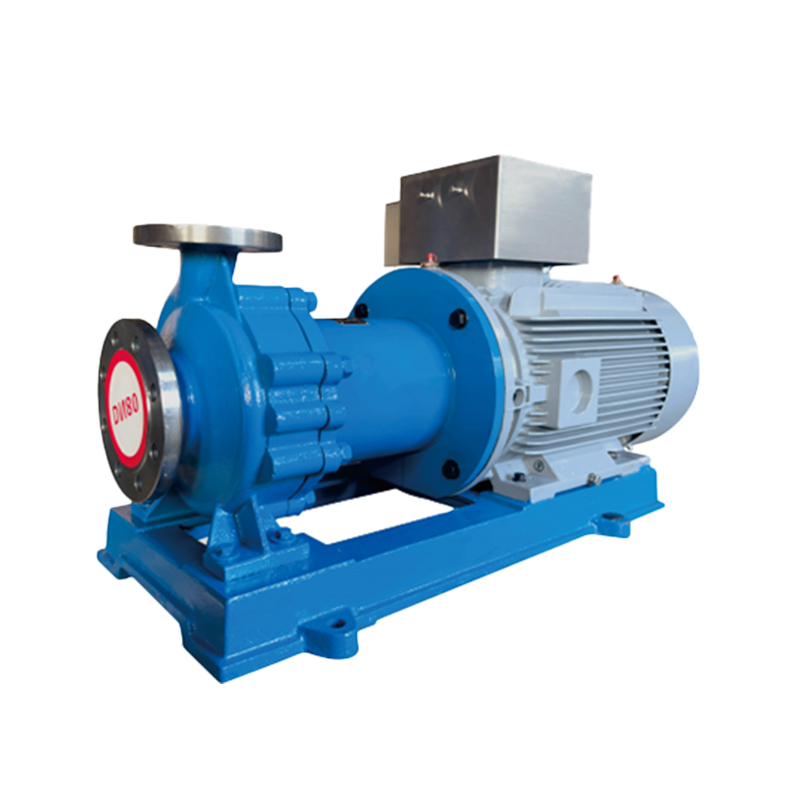

Pompa magnetyczna ze stali nierdzewnej ze sprzężeniem bezpośrednim NMQ

Pompa odśrodkowa z napędem magnetycznym serii NMQ (nazywana pompą magnetyczną NMQ) to nowy typ całkowicie szczelnej i odpornej na korozję pompy opracowanej przez naszą firmę w oparciu o aktualne wymagania użytkowników i rynku, w oparciu o istniejące pompy magnetyczne na rynku. Składa się głównie z silnika, sprzęgu magnetycznego i odpornej na korozję pompy odśrodkowej, a moc przenoszona jest przez sprzęgło magnetyczne, co zapewnia brak wycieków. Kluczową cechą jest to, że gdy silnik napędza obracanie zewnętrznej stali magnetycznej magnetycznego zespołu napędowego, pole magnetyczne przechodzi przez szczelinę i tuleję izolacyjną, oddziałując na wewnętrzną stal magnetyczną, powodując synchroniczny obrót wału pompy z silnikiem, przenosząc moment obrotowy bezdotykowo. Po stronie wejściowej wału pompy ciecz jest uszczelniona w stacjonarnej tulei izolacyjnej, co eliminuje potrzebę stosowania uszczelnień dynamicznych, zapobiegając w ten sposób typowym problemom z wyciekami w przemyśle petrochemicznym i zapewniając całkowite zapobieganie wyciekom.

Zaprojektowane zgodnie z normami ISO2858 i HG/T2730, wymiary interfejsu pompy są kompatybilne z zamiennikami pomp chemicznych, takich jak IH i CZ, oferując dobrą wymienność, wysoką wydajność i niski poziom wibracji.

Magnesy wewnętrzne i zewnętrzne wykonane są z trwałych materiałów magnetycznych neodymowo-żelazowo-borowych lub samarowo-kobaltowych, zapewniając wysoką wydajność magnetyczną i dużą odporność na wysoką temperaturę.

Pompę można zaprojektować zarówno w konfiguracji ze sprzęgłem bezpośrednim, jak i dzielonym, zgodnie z wymaganiami technicznymi, z dostępnymi urządzeniami izolacyjnymi dla mediów krystalizujących.

Modułowa konstrukcja jest łatwa w demontażu i konserwacji, co znacznie zmniejsza wymagania zawodowe stawiane personelowi konserwacyjnemu.

Urządzenia zabezpieczające przed suchobiegiem można skonfigurować zgodnie z wymaganiami użytkownika, aby zapobiec uszkodzeniom spowodowanym suchobiegiem.

Pompa działa w sposób całkowicie zapobiegający wyciekom, dokładnie rozwiązując problemy z wyciekami typowe dla pomp uszczelnionych, co czyni ją najlepszą alternatywą dla pomp osłoniętych.

Aplikacje:
Obowiązujące dziedziny: ochrona środowiska, petrochemia, żywność, biofarmaceutyka, wytwarzanie energii, metalurgia, przemysł lotniczy i inne gałęzie przemysłu, takie jak rafinerie, zakłady etylenu, zakłady przetwarzania gazu ziemnego, różne zakłady chemiczne, zakłady farmaceutyczne, elektrownie jądrowe, elektrownie jądrowe itp.

Obowiązujące procesy: Czyste, łatwopalne, wybuchowe, lotne, toksyczne, cenne ciecze i inne media wymagające zapobiegania wyciekom, gdzie niedopuszczalne jest zanieczyszczenie medium przez uszczelki.

Materiały: Elementy przepływowe pompy mogą być wykonane z różnych materiałów odpornych na korozję w zależności od warunków pracy i wymagań użytkownika, takich jak 304, 304L, 302, 321, 316, 316L, 904, stopy tytanu, stopy na bazie niklu itp. W przypadku specjalnych potrzeb istnieje możliwość wykonania projektów niestandardowych w oparciu o określone warunki pracy.

Uzyskaj wycenę
PRZEDV：NMQL – Pompa magnetyczna ze stali nierdzewnej
DALEJ：Pompa odśrodkowa typu NMLEW z podwójną izolacją i napędem magnetycznym
  • Opis
  • Skontaktuj się z nami

Pola aplikacji
Biological medicine, petrochemical, mining, metallurgy, textile printing and dyeing, electricity, food, papermaking, electroplating, sewage treatment, flue
obróbka gazu, nowa energia, nowe materiały i inne gałęzie przemysłu.

Użycie pompy
Ma zastosowanie do transportu materiałów łatwopalnych i wybuchowych, lotnych, trujących i szkodliwych, cennych i wysoce. żrący środek czyszczący; Takie jak dowolne stężenie kwasu i zasady, soli, rozpuszczalnika, silnego utleniacza itp.

Instrukcja projektowania
Pompa magnetyczna ze stali nierdzewnej serii NMQ to nowy typ wysokowydajnej pompy magnetycznej, ulepszony w porównaniu ze standardową metalową pompą magnetyczną COB. The
Zastosowano wiodący na świecie kombinowany obwód magnetyczny typu pull-push, a projekt został zoptymalizowany. W tym samym momencie moment magnetyczny wzrasta o 15%.
rozmiar. Tuleja izolacyjna może być wykonana z HC276, TA2 i innych materiałów, co znacznie zmniejsza straty spowodowane magnetycznymi prądami wirowymi. Znakomity
model hydrauliczny poprawia wydajność całej maszyny o 3-8 punktów procentowych. Wsparty jest na podwójnych łożyskach ślizgowych i działa płynnie. Kiedy
the temperature is below 100 "C, the Nd-Fe-B magnetic material with the largest magnetic energy product and the samarium-cobalt magnetic material with
Wybrano odporność na wysoką temperaturę 100 C-320 C. Produkt charakteryzuje się wysoką kompatybilnością, standaryzacją i uniwersalnością.

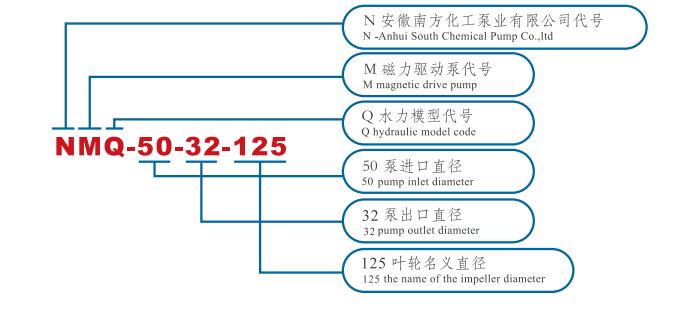

Nr modelu Wydajność przepływu （m³/h） Głowica pompy (m) NPSH r (m) Wydajność (%) Moc na wale (kW) Moc silnika (kW) Prędkość obrotowa (obr/min) Średnica (mm)
Wlot wylot
32-20-125 3.2 20 2 16 1.09 1.5 2900 32 20
32-20-160 3.2 32 2 15 1.86 2.2 2900 32 20
32-32-200 3.2 50 2 12 3.63 5.5 2900 32 32
40-25-125 6.3 20 2 20 1.72 2.2 2900 40 25
40-25-160 6.3 32 2 23 2.39 3 2900 40 25
40-25-200 6.3 50 2 18 4.77 5.5 2900 40 25
40-32-250 6.3 80 2 13 10.56 15 2900 40 32
50-32-125 12.5 20 2 27 2.52 3 2900 50 32
50-32-160 12.5 32 2 28 3.89 4 2900 50 32
50-32-200 12.5 50 2 30 5.68 7.5 2900 50 32
50-32-250 12.5 80 2 21 12.98 18.5 2900 50 32
65-50-125 25 20 2 41 3.32 4 2900 65 50
65-50-160 25 32 2 36 6.06 7.5 2900 65 50
65-40-200 25 50 2 32 10.64 15 2900 65 40
65-40-250 25 80 2 24 22.71 30 2900 65 40
65-40-315 25 125 2.4 26 32.75 45 2900 65 40
80-65-125 50 20 2.4 56 4.87 5.5 2900 80 65
80-65-160 50 32 2.4 44 9.91 15 2900 80 65
80-50-200 50 50 2.4 44 15.48 18.5 2900 80 50

Nr modelu Wydajność przepływu (m³/h) Głowica pompy (m) NPSHr (m) Wydajność (%) Moc wału wodnego (kW) Moc silnika (kW) Prędkość obrotowa (r/min) Średnica (mm)
Wlot Wylot
80-50-250 50 80 2.4 38 28.68 37 2900 80 50
80-50-315 50 125 2.4 40 42.57 55 2900 80 50
100-80-125 100 20 3.2 48 11.35 15 2900 100 80
100-80-160 100 32 3.2 47 18.55 22 2900 100 80
100-65-200 100 50 3.2 47 28.99 37 2900 100 65
100-65-250 100 80 3.2 51 42.74 55 2900 100 65
100-65-315 100 125 3.2 34 100.18 110 2900 100 65
125-125-125 140 20 4.5 38 20.08 22 2900 125 125
125-80-160 160 32 4.5 43 32.44 37 2900 125 80
125-100-200 200 50 4.5 59 46.18 55 2900 125 100
125-100-250 200 80 4.5 41 106.33 110 2900 125 100
150-125-250 200 20 2.8 51 21.37 22 1450 150 125
150-125-315 200 32 2.8 57 30.59 37 1450 150 125
150-125-400 200 50 2.8 56 48.66 55 1450 150 125
200-150-250 400 20 3.2 68 32.06 37 1450 200 150
200-150-315 400 32 3.5 66 52.84 75 1450 200 150
200-150-400 400 50 3.8 52 104.8 110 1450 200 150
250-200-400 600 50 4 47 173.92 185 1450 250 200

Warunki pracy

Kaliber 20 - 300 mm
Temperatura robocza - 120℃ - 320℃
Zakres przepływu 3m3/h - 800m3/h
Zakres głowy 12,5m - 130m
Zakres materiałów 304, 304L, 316L, 2205/904L, TA2, Hc276
Norma projektowa HG/T2730,SH/T3148,API685
