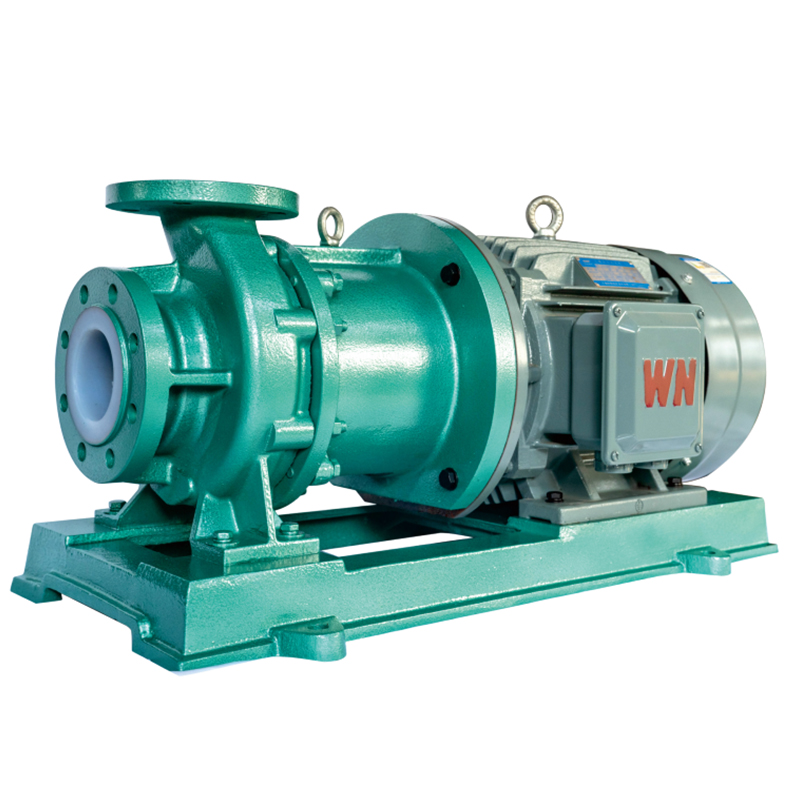

IMD-FT Wyłożona pompa napędzana magnetycznie
  • IMD-FT Wyłożona pompa napędzana magnetycznie

IMD-FT Wyłożona pompa napędzana magnetycznie

Pompa IMD jest pompą magnetyczną o dużej mocy i udźwigu, wykonaną z fluorowego tworzywa sztucznego. Konstrukcja pompy i wymiary montażowe są zgodne z międzynarodowymi normami ISO. All specifications feature a direct motor coupling, supported by an intermediate bracket, with a compact structure that allows for easy disassembly. Główne elementy wykonane są z wykładanego stalą F46, co zapewnia dużą wytrzymałość korpusu pompy. The inner and outer magnets are made of high-performance magnetic material, "Neodymium Iron Boron," and the isolation sleeve is made from imported non-metallic materials, significantly reducing magnetic eddy current loss. Pompa ta może tłoczyć media korozyjne o wysokim stężeniu i gęstości większej niż 1,9 t/m3.

The drive method is a magnetic indirect, non-contact drive, with complete isolation between the inner and outer magnets via the isolation sleeve. Zapewnia to całkowite uszczelnienie komory pompy, eliminując wycieki i zapobiegając zanieczyszczeniu środowiska pracy. Szczególnie nadaje się do transportu mediów silnie kwaśnych, zasadowych, utleniających, łatwopalnych, wybuchowych, toksycznych i lotnych. The IMD series magnetic pump, with its excellent performance and affordable price, has become the first choice for users replacing expensive, hard-to-supply imported magnetic pumps in many projects.

Aplikacje
The IMD series magnetic pump, with a flow rate of 6-120m³/h and a head of 15-40m, is suitable for transporting highly corrosive, flammable, toxic, and volatile chemical media.
Temperatura pracy: -20 do 100°C; pompa nie może pracować na sucho.

Cechy konstrukcyjne:
1. Projekt zapobiegania wyciekom i zasada działania
The pump eliminates the need for shaft seals by utilizing magnetic coupling for indirect drive, eliminating leakage issues and preventing pollution of the working environment.
The pump’s flow parts are made of "fluoroplastic alloy," allowing for continuous transportation of any concentration of acids, alkalis, strong oxidizers, and other corrosive media without damage.
W jednostce napędowej zastosowano sprzęgło z magnesami trwałymi, zamontowane bezpośrednio na wale silnika. Komora pompy jest całkowicie uszczelniona, a wirnik obraca się poprzez sprzęgło magnetyczne. Konstrukcja ta jest kompaktowa, bezpieczna i energooszczędna.
2. Trwała konstrukcja korpusu pompy
While the liquid-contact parts are made of fluoroplastic, the pump body casing is made from metal material, allowing the pump body to withstand the weight of the pipeline and mechanical impacts.

Uzyskaj wycenę
PRZEDV：Samozasysająca pompa magnetyczna z wyściółką ZMD z fluorem i tworzywem sztucznym
DALEJ：IME-FT Czwarta generacja wysokowydajnej i energooszczędnej pompy magnetycznej z powłoką fluorową
  • Opis
  • Skontaktuj się z nami

Pola aplikacji
Medycyna biologiczna, petrochemia, górnictwo, hutnictwo, drukowanie i farbowanie tekstyliów, energia elektryczna, żywność, papiernictwo, galwanizacja, oczyszczanie ścieków, spaliny
obróbka, nowa energia, nowe materiały i inne gałęzie przemysłu.

Użycie pompy
Ma zastosowanie do transportu łatwopalnego i wybuchowego, lotnego, trującego i szkodliwego, cennego i silnie żrącego środka czyszczącego; Takie jak każde. stężenie kwasu i zasady, soli, rozpuszczalnika, silnego utleniacza itp.

Instrukcja projektowania
Wyłożona pompa magnetyczna IMD-FT to pompa magnetyczna z wyściółką IMD z tworzywa fluorowego, oparta na długoterminowym doświadczeniu technicznym firmy
akumulacji oraz nawiązanie do zaawansowanych zagranicznych technologii i badań projektowych oraz rozwoju wysokosprawnych, energooszczędnych pomp magnetycznych. Pompa ma wygląd i wymiary montażowe zgodne z międzynarodowymi normami ISO dotyczącymi projektowania i produkcji, wszystkie specyfikacje silnika są proste, wsparte wspornikiem środkowym, małą objętością i wygodnym demontażem; Na zewnątrz tulei wykonanej z fluorowego tworzywa sztucznego z całą formą należy dodać wzmocnienie z niemetalowego materiału kompozytowego, aby zwiększyć wytrzymałość elementu dystansowego na ciśnienie i wyeliminować straty magnetycznego prądu wirowego. Charakterystyka wydajności pompy przy małym przepływie, wysokim hm, przy gęstości przenoszenia większej niż 1,9 t/m3 silnego ośrodka korozyjnego. Ta seria charakteryzująca się doskonałą wydajnością i wysokim stosunkiem pompy magnetycznej stała się substytutem importowanej pierwszej pompy magnetycznej.

Z silnikiem wtórnym n=2900r/min. Ciśnienie projektowe: 1,6Mpa

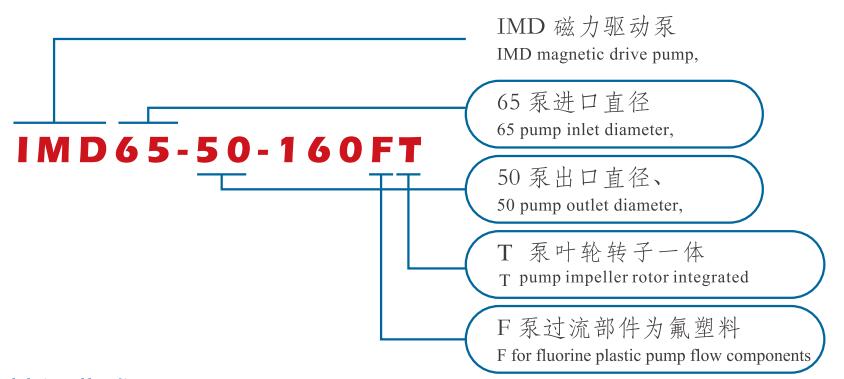

Nr modelu Wydajność przepływu (m³/h) Głowica pompy (m) Wydajność (%) Moc silnika (kW) NPSH r (m) Średnica (mm) Prędkość obrotowa
Wlot wylot
IMD32-25-160FT 3.2 32 23 2.2 2.5 32 25
IMD40-25-160FT 6.3 32 30 3 2.7 40 25
IMD40-25-200FT 6.3 50 18 7.5 2.7 40 25
IMD40-25-250FT 6.3 80 18 11 3 40 25
IMD50-32-125FT 12.5 20 41 2.2 3 50 32
IMD50-32-160FT 12.5 32 42 4 3 50 32
IMD50-32-200FT 12.5 50 43 7.5 3 50 32
IMD50-32-250FT 12.5 80 31 15 3 50 32
IMD65-50-125FT 25 20 52 4 3.5 65 50
IMD65-50-160FT 25 32 55 7.5 3.5 65 50 2900
IMD65-40-200FT 25 50 45 11 3.5 65 40
IMD65-40-250FT 25 80 32 22 3.8 65 40
IMD80-65-125FT 50 20 55 7.5 4 80 65
IMD80-65-160FT 50 32 65 11 4 80 65
IMD80-50-200FT 50 50 55 18.5 4 80 50
IMD80-50-250FT 50 80 57 30 4.5 80 50
IMD100-80-125FT 100 20 68 11 4.5 100 80
IMD100-80-160FT 100 32 58 18.5 4.5 100 80
IMD100-65-200FT 100 50 63 30 4.5 100 65
IMD100-65-250FT 100 80 52 55 4.5 100 65
IMD125-100-160FT 160 32 58 30 5 125 100
IMD125-100-200FT 160 50 65 45 5.5 125 100


Z silnikiem czterostopniowym n=1450r/min. Ciśnienie projektowe: 1,6Mpa

Nr modelu Wydajność przepływu (m³/h) Głowica pompy (m) Wydajność (%) Moc silnika (kW) NPSH r (m) Średnica (mm) Prędkość obrotowa
Wlot wylot
IMD50-32-125FT 6.3 5 38 0.55 2 50 32
IMD50-32-160FT 6.3 8 39 0.55 2 50 32
IMD50-32-200FT 6.3 12.5 40 1.1 2 50 32
IMD50-32-250FT 6.3 20 27 1.5 2 50 32
IMD65-50-125FT 12.5 5 48 0.55 2 65 50
IMD65-50-160FT 12.5 8 51 1.1 2 65 50
IMD65-40-200FT 12.5 12.5 42 1.5 2 65 40
IMD65-40-250FT 12.5 20 29 3 2 65 40
IMD80-65-125FT 25 5 52 1.1 2.5 80 65
IMD80-65-160FT 25 8 63 1.5 2.5 80 65 1450
IMD80-50-200FT 25 12.5 51 2.2 2.5 80 50
IMD80-50-250FT 25 20 53 5.5 2.5 80 50
IMD100-80-125FT 50 5 65 1.5 2.5 100 80
IMD100-80-160FT 50 8 55 2.2 2.5 100 80
IMD100-65-200FT 50 12.5 59 5.5 2.5 100 65
IMD100-65-250FT 50 20 49 7.5 2.5 100 65
IMD125-100-160FT 100 8 55 5.5 3 125 100
IMD125-100-200FT 100 12.5 62 11 3 125 100
IMD125-100-315FT 100 32 53 22 3 125 100
IMD125-100-400FT 100 50 59 30 3 125 100
IMD150-125-250FT 200 20 43 30 3.2 150 125
IMD150-125-315FT 200 32 58 37 3.2 150 125
IMD150-125-400FT 200 50 60 55 4 150 125
IMD200-150-250FT 400 20 60 45 4 200 150
IMD200-150-315FT 400 32 68 75 4 200 150
IMD200-150-400FT 400 50 63 110 5 200 150

Warunki pracy

Średnica pompy 32 mm - 300 mm
Temperatura pracy - 20℃ - 180℃
Zakres wydajności przepływu 3m3/h - 800m3/h
Zakres głowicy pompy 15m - 125m
Zakres materiałów Z podszewką - z FEP(F46), PFA
Zaprojektowany standard HG/T2730, SH/T3148, API685
