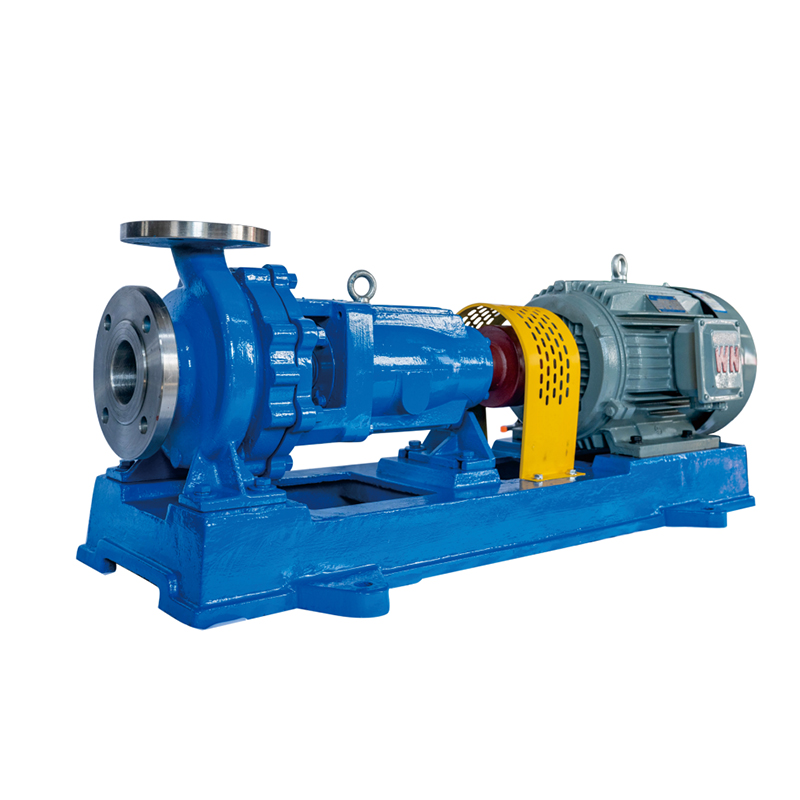

Pompa odśrodkowa NH ze stali nierdzewnej

Uzyskaj wycenę

Pole aplikacji
Medycyna biologiczna, petrochemia, górnictwo, hutnictwo, drukowanie i farbowanie tekstyliów, energia elektryczna, żywność, papiernictwo. galwanizacja, oczyszczanie ścieków, komin
obróbka gazu, nowa energia, nowe materiały i inne gałęzie przemysłu.

Użycie pompy
Nadaje się do transportu czystych lub zawierających cząstki stałe i zawartość włókien, w niskiej lub wysokiej temperaturze, neutralnej lub. żrąca ciecz. Różne temperatury i stężenia roztworów alkalicznych, różne roztwory soli, wszelkiego rodzaju ciekłe produkty naftowe i chemiczne, związki organiczne i
inne materiały i produkty korozyjne.

Instrukcja projektowania
Pompa chemiczno-chemiczna serii NH to najnowszy produkt pompowy zastąpiony przez serię IH. Parametry wydajności i rysunek montażowy są takie same jak w przypadku serii IH. Pompa wykonana w standardzie GB/T5662 < Oznaczenia. Wydajność i specyfikacja pompy odśrodkowej z wlotem osiowym (16 barów) > z dużą wymiennością w stosunku do pompy z częściami zamiennymi. Pięć wsporników specyfikacji pompy może obejmować pompy o pełnej specyfikacji serii.
Na życzenie klienta można wybrać uszczelnienie dławnicowe lub uszczelnienie mechaniczne. Uszczelnienia mechaniczne mogą wybierać powierzchnię pojedynczą (końcową), podwójną (końcową), powierzchnię zrównoważoną, powierzchnię e lub niewyważoną. Wirnik może być zaprojektowany jako otwarty lub półotwarty. Może przenosić niektóre płyny zawierające włókna lub cząstki. To jest
ogólnie standardowa chemiczna pompa odśrodkowa do zastosowań w delikatnych polach chemicznych.

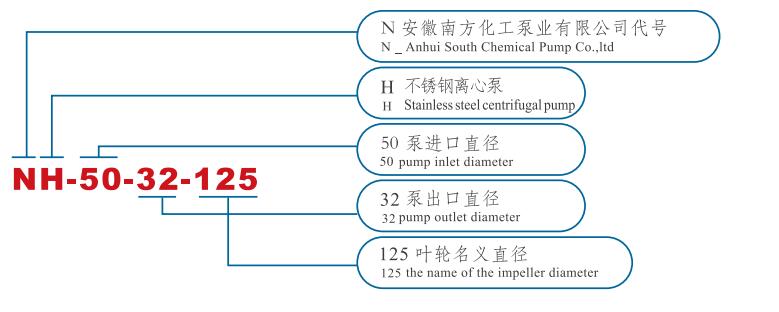

Nr modelu	Wydajność przepływu (m³/h)	Głowica pompy (m)	NPSH _r (m)	Wydajność (%)	Moc silnika (KW)	Prędkość obrotowa (r/min)	Średnica (mm)
							Wlot	wylot
NH40 - 25 - 125	4	22	2	40	1.5	2900	40	25
	6	20
	8	18.5
	2	5.5	2	34	0.55	1450
	3	5
	4	4.5
NH40 - 25 - 160	4	34	2	30	2.2	2900	40	25
	6	32
	8	28
	2	9	2	27	0.55	1450
	3	8
	4	7
NH40 - 25 - 200	4	52	2	26	4	2900	40	25
	6	50
	8	48
	2	13.5	2	20	0.75	1450
	3	12.5
	4	12
NH50 - 32 - 125	10	22	3	52	2.2	2900	50	32
	12.5	20
	15	18.5
	5	5.5	3	45	0.55	1450
	6.3	5
	8	4.6
NH50 - 32 - 160	10	33	3.5	38	4	2900	50	32
	12.5	32
	15	28
	5	8.6	3.5	35	0.55	1450
	6.3	8
	8	7
NH50 - 32 - 200	10	52	3.5	38	7.5	2900	50	32
	12.5	50
	15	48
	5	13	3.5	33	1.1	1450
	6.3	12.5
	8	12
NH50 - 32 - 250	10	82	3.5	38	11	2900	50	32
	12.5	80
	15	75
	5	20.5	3.5	33	1.5	1450
	6.3	20
	8	19.5
NH65 - 50 - 125	15	22	3.5	51	3	2900	65	50
	25	20
	30	18.5
	7.5	5.5	3.5	48	0.55	1450
	12.5	5
	15	4.5
NH65 - 50 - 160	15	33	3.5	56	5.5	2900	65	50
	25	32
	30	28
	7.5	8.6	3.5	50	1.1	1450
	12.5	8
	15	7
NH65 - 40 - 200	15	52	3.5	52	11	2900	65	40
	25	50
	30	48
	7.5	13	3.5	46	1.5	1450
	12.5	12.5
	15	12
NH65 - 40 - 250	15	82	3.5	36	18.5	2900	65	40
	25	80
	30	78
	7.5	20.5	3.5	32	3	1450
	12.5	20
	15	19.5
NH65 - 40 - 315	15	127	3.5	38	30	2900	65	40
	25	125
	30	123
	7.5	33	3.5	35	5.5	1450
	12.5	32
	15	30
NH80 - 65 - 125	40	22	4	60	5.5	2900	80	65
	50	20
	60	18.5
	20	5.5	4	55	1.1	1450
	25	5
	30	4.6

Nr modelu	Wydajność przepływu (m³/h)	Głowica pompy (m)	NPSH _r (m)	Wydajność (%)	Moc silnika (KW)	Prędkość obrotowa (r/min)	Średnica (mm)
Nr modelu	Wydajność przepływu (m³/h)	Głowica pompy (m)	NPSH _r (m)	Wydajność (%)	Moc silnika (KW)	Prędkość obrotowa (r/min)	Wlot	wylot
NH80 - 65 - 160	40	33	4	62	11	2900	80	65
	50	32
	60	28
	20	8.6	4	60	1.5	1450
	25	8
	30	7
NH80 - 50 - 200	40	52	4	63	15	2900	80	50
	50	50
	60	48
	20	13	4	57	2.2	1450
	25	12.5
	30	12
NH80 - 50 - 250	40	82	4	60	22	2900	80	50
	50	80
	60	78
	20	20.5	4	53	4	1450
	25	20
	30	19.5
NH80 - 50 - 315	40	127	4	50	45	2900	80	50
	50	125
	60	123
	20	33	4	45	7.5	1450
	25	32
	30	30
NH100 - 80 - 125	80	22	4.5	70	11	2900	100	80
	100	20
	120	18.5
	30	5.5	4.5	67	1.5	1450
	50	5
	60	4.6
NH100 - 80 - 160	80	33	4.5	70	15	2900	100	80
	100	32
	120	28
	30	8.6	4.5	65	3	1450
	50	8
	60	7
NH100 - 65 - 200	80	52	4.5	71	30	2900	100	65
	100	50
	120	48
	30	13
	50	12.5	4.5	60	4	1450
	60	12
NH100 - 65 - 250	80	82	4.5	70	45	2900	100	65
	100	80
	120	78
	30	20.5	4.5	64	7.5	1450
	50	20
	60	19.5
NH100 - 65 - 315	80	127	4.5	60	75	2900	100	65
	100	125
	120	123
	30	33	4.5	56	11	1450
	50	32
	60	30
NH125 - 100 - 200	150	52	5	65	55	2900	125	100
	200	50
	240	48
	75	13	5	60	11	1450
	100	12.5
	120	12
NH125 - 100 - 160	150	32	5	61	30	1450
NH125 - 100 - 250	150	82	5	68	75	2900	125	100
	200	80
	240	73
	75	20.5	5	62	15	1450
	100	20
	120	19.5
NH125 - 100 - 315	75	33	5	58	22	1450	125	100
	100	32
	120	30
NH125 - 100 - 400	75	52	5	55	37	1450	125	100
	100	50
	120	48
NH150 - 125 - 250	150	20.5	6	63	22	1450	150	125
	200	20
	240	19.5
NH150 - 125 - 315	150	33	6	75	30	1450	150	125
	200	32
	240	30
NH150 - 125 - 400	150	52	6	64	55	1450	150	125
	200	50
	240	48
NH200 - 150 - 250	250	20.5	7	68	37	1450	200	150
	400	20
	460	19.5
NH200 - 150 - 315	250	33	7	73	55	1450	200	150
	400	32
	460	30
NH200 - 150 - 400	250	52	7	73	90	1450	200	150
	400	50
	460	48
NH250 - 200 - 315	300	34	7	76	75	1450	250	200
	600	32
	750	28

Warunki pracy

Średnica pompy	25 - 200 mm
Temperatura pracy	- 20℃ - 165℃
Zakres wydajności przepływu	0,8m3/h - 400m3/h
Zakres głowicy pompy	12,5m - 130m
Zakres materiałów	304/316/316L/904L/TA2/HC276
Zaprojektowany standard	GB/T5662, ISO2858, EN733 / DIN24255
